Produktbeschreibung
Edelstahl V2A Lochblech / Plattenhalter Ausführung KLEIN Ø 25 mm
für Innen und Außen geeignet Oberfläche geschliffen für Blechstärken (PS) von 1,5 bis 3,0mm
inkl. metrischer Befestigungsschraube Senkkopf M6x20Inkl. Kunststoff Beilagplättchen für empfindliche Materialien
ØD = 25 mm
L = 40 mm
h = 27,5 mm
a = 15 mm
Øm = 7 mm
ØM = M6
Exemplarisch werden in der Maßskizze Blechhalter für einen Anschluss an einem runden
Pfosten dargestellt. Alternativ können auch Lochblechhalter je nach Auswahl
für den Anschluss an einem ebenen und geraden Pfosten verwendet werden.
Technische Daten und Produktspezifikationen
Alle Maßangaben in mm
- Material
- Edelstahl
- Werkstoff
- 1,4301
- Außendurchmesser
- 25
- Gewinde
- M6
- Länge
- 40
- Höhe
- 40
- Rohranschluss
- 60,3
- Oberfläche
- geschliffen
- Gewindeart
- Metrisches ISO-Gewinde
Dokumente, Warnhinweise und Sicherheitsinformationen

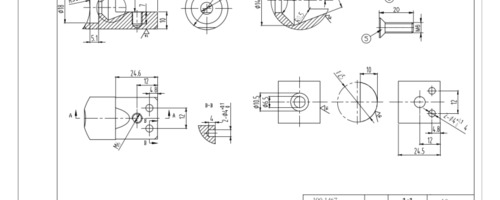

Technische Zeichnung
Datenblatt/Dokument "Technische Zeichnung" zum Artikel Lochblech Blech Halter V2A KLEIN + Anschluss - für Ø 60,3 mm
