Produktbeschreibung
Torband mit kurzer Gewindestange M24 aus Edelstahl V2A
Verstellbares Torband mit kurzem M24-Gewindebolzen. Eine Seite ist zum Anschrauben bzw. Anschweißen vorgesehen, die andere Seite wird mithilfe einer Einschweißmutter befestigt.
Der Gelenkbolzen ist durch eine Gegenschraube gesichert und kann demontiert werden.
Abmessungen:
ØD = 34,8 mm; Ød = 29 mm; H = 36 mm; A = 77 mm; Øk = M24; c = 16,5 mm; W = 6 mm; w = 5 mm; Øc = 8,2 mm; a = 22 mm; b = 25 mm
Alle Maßangaben in Millimetern. Die Maßbezeichnungen können der abgebildeten Skizze entnommen werden.
Unverbindlicher Richtwert für das Torflügelgewicht:
Bei Verwendung von zwei fachgerecht montierten Torbändern je Torflügel, einem möglichst großen Bandabstand und einer Torflügelbreite von maximal ca. 1,0 bis 1,2 m ist das Torband für ein Torflügelgewicht von bis zu ca. 250 kg geeignet.
Die Angabe dient ausschließlich als unverbindliche Orientierung und stellt keine geprüfte oder garantierte Tragfähigkeit dar. Die tatsächliche Belastbarkeit hängt unter anderem von Torbreite, Bauweise, Bandabstand, Befestigung, Schweißnähten, Pfostenkonstruktion und Windbelastung ab.
Bei breiten, vollflächig verkleideten oder stark windbelasteten Toren ist eine fachgerechte Auslegung durch den Verarbeiter erforderlich.
Technische Daten und Produktspezifikationen
- Material
- Edelstahl
- Werkstoff
- 1.4301
- Gewinde
- M24
- Oberfläche
- matt
- Höhe
- 85
- Mittelbohrung
- 8,2
- Legierung
- V2A
- Gewindeart
- Metrisches ISO-Gewinde
Dokumente, Warnhinweise und Sicherheitsinformationen

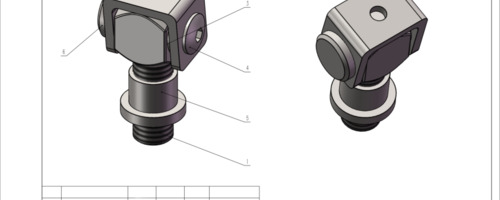

Technische Zeichnung
